Варианты структуры программно-аппаратного комплекса |
Важным и неотъемлемым дополнением систем индивидуального учета энергоресурсов, внедряемых в настоящее время в соответствии с ФЗ-261 «Об энергосбережении…», являются централизованные системы диспетчеризации потребления энергоресурсов. Централизованная система диспетчеризации потребления энергетических ресурсов должна основываться на архитектуре, поддерживающей развертывание систем со сложной иерархией и позволяющей организовать:
Рассмотрим варианты архитектуры системы контроля и учета энергопотребления с точки зрения основных выполняемых функций:
Разнообразие выполняемых системой функций, существенная пространственная распределенность системы контроля энергопотребления, большое количество абонентов, необходимость организации удаленных распределенных мест учета энергопотребления, а также требования к защите и разграничению доступа к первичной и аналитической информации приводят к необходимости использования клиент-серверной архитектуры программно-аппаратного комплекса системы [1]. Перечисленные требования приводят к необходимости использования общедоступных каналов связи для организации программно-аппаратного комплекса диспетчеризации энергопотребления, т.е. использование существующих средств и протоколов сетевого обмена данными между различными подсистемами комплекса учета энергопотребления. В свою очередь, использование общедоступных каналов связи существенно повышает требования к методам идентификации пользователей системы и объектового оборудования и методам шифрования передаваемых данных. Проанализировав основные требования к системе централизованного учета энергетических ресурсов можно выделить следующие основные компоненты системы:

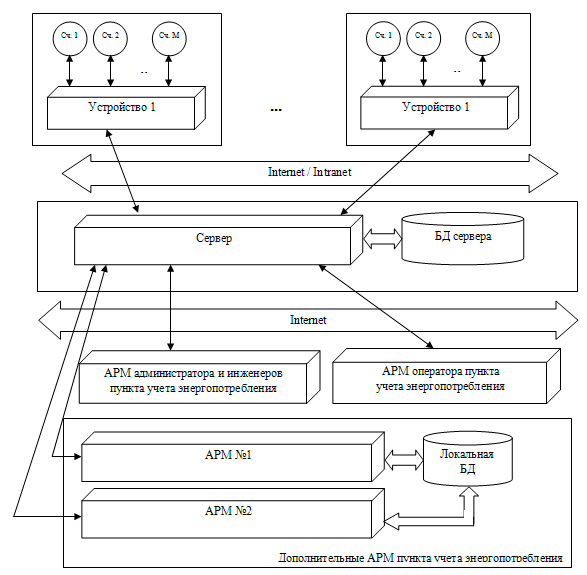

Архитектура системы также должна учитывать основные требования к способам и методам передачи данных по каналам «объектовое оборудование - сервер» и «клиентские приложения - сервер». Реализации централизованной системы контроля энергетических ресурсов может быть представлена следующей схемой (рисунок 1).
Рисунок
1 На схеме присутствует несколько серверов системы учета энергопотребления, обслуживающих, например, крупные организации и предприятиях, отдельные микрорайоны города, котельные и т. д. К каждому серверу системы подключено несколько устройств сбора данных. В свою очередь, устройство сбора данных поддерживает несколько приборов учета потребления электроэнергии, горячей и холодной воды, тепла и т. д. И позволяет обслуживать отдельный этаж, подъезд, дом и т. д. Техническое обеспечение работоспособности системы сбора данных обеспечивают инженерный персонал, администраторы и операторы пунктов учета энергопотребления. Выполнение данных задач не требует личных данных отдельного абонента и как следствие, наличие отдельной локальной базы данных абонентов. Рабочие места управляющих компаний, подразделений жилищно-коммунального хозяйства организуются с помощью клиентских приложений, на которых уже необходимо использовать отдельную локальную базу данных, содержащую личную информацию о потребителях. Архитектура системы также предусматривает возможности расширения количества абонентов и клиентов системы и постепенное развертывание и ввод в эксплуатацию отдельных пунктов учета энергопотребления. Например, постепенная настройка и подключение к общей сети отдельных распределительных станций, котельных, водонапорных станций, крупных организаций и т. д. в различных районах города и области. Минимальная конфигурация системы учета энергопотребления, обеспечивающая выполнение основных функций может иметь вид, представленный на рисунке 2. Предлагаемая архитектура программно-аппаратного комплекса позволит получить:
